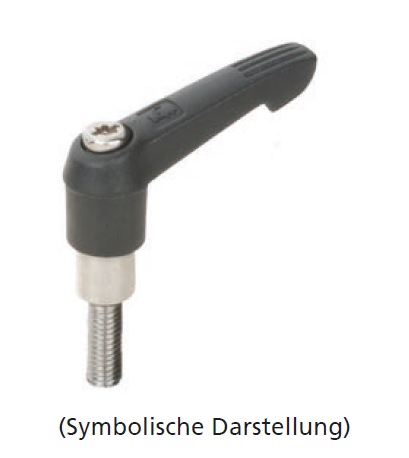

Klemmhebel M6 mit Edelstahlschraube
Mit dem Klemmhebel können die Kunststoffelemente nachgrüstet werden. Dies erfolgt durch einfachen Austausch der Zylinderschrauben.Durch Anheben des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden. Beim "Loslassen" rastet der Griff selbsttätig wieder ein.Material: Griff aus PA, schwarz, Schraubeneinsatz aus EdelstahlA: 40mmB: 26mmD: M6E: 10mmH: 18mmK: 10mmL: 3,5mmM: 14,5mm

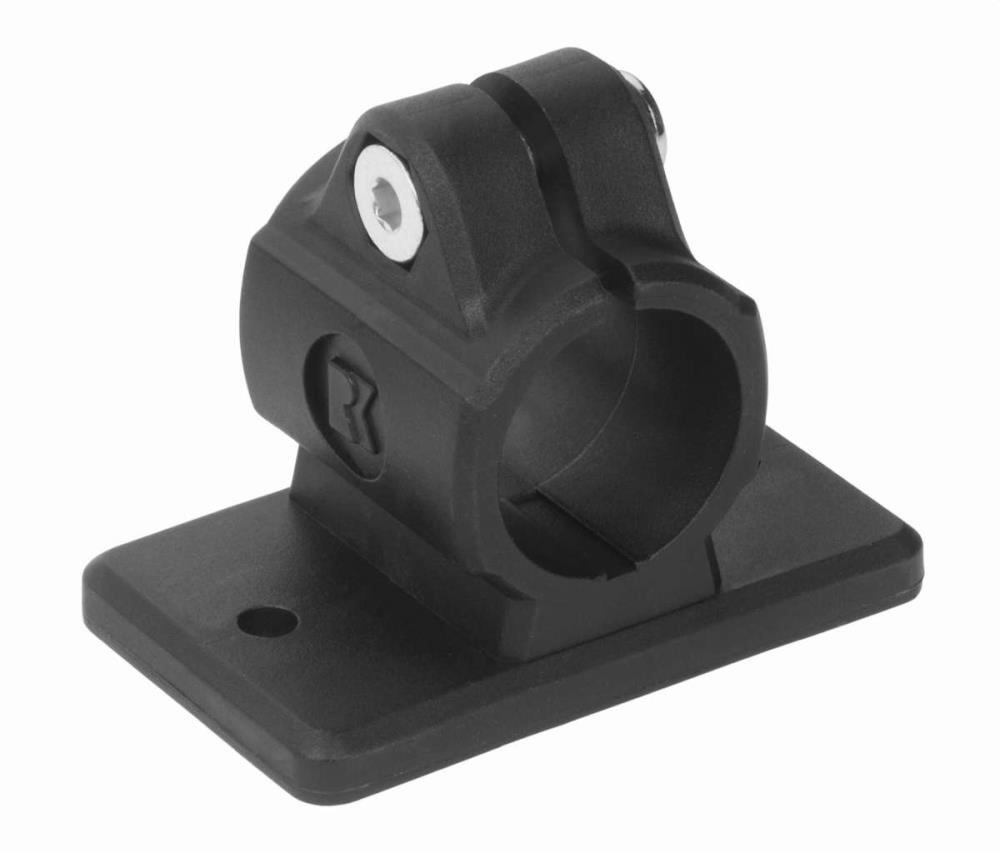

Flanschklemmstück FK Für Rohre Ø 18mm
Klemmung A: 18mm (Reduzierhülsen auf 16mm, 15mm, 14mm und 12mm sind separat erhältlich)B: 5,3mmC: 18mmD: 25mmE: 30mmF: 30,5mmG: 35mmH: 40mmK: 32mmL: 39,5mmM: 50mmN: 5mmS: M6Gewicht: 30gTipp: Unsere runden Carbon Rohre mit passendem Außendurchmesser finden sie hier: 18mm / 16mm / 15mm / 14mm / 12mm

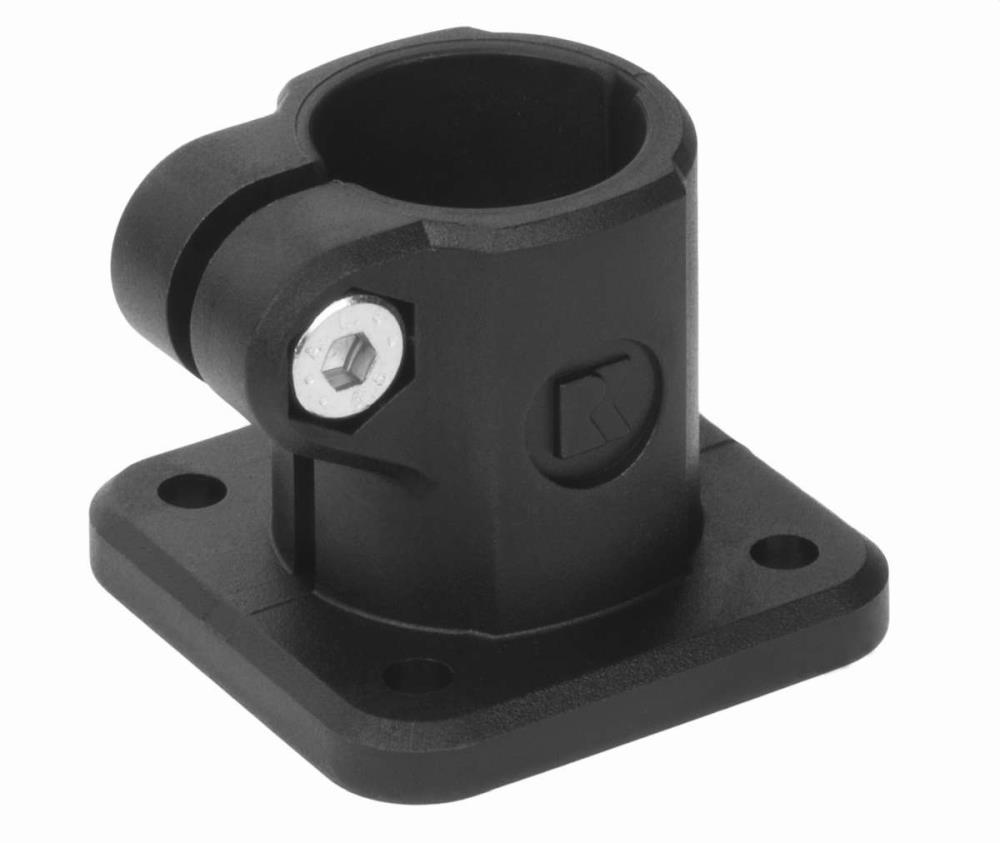

Fußklemmstück FS Für Rohre Ø 18mm
Klemmung A: 18mm (Reduzierhülsen auf 16mm, 15mm, 14mm und 12mm sind separat erhältlich)B: 5,3mmC: 26,5mmD: 26mmE: 34mmG: 45mmK: 30mmL: 32mmM: 45mmN: 5mmP: 21mmR: 24,5mmS: M6Gewicht: 30gTipp: Unsere runden Carbon Rohre mit passendem Außendurchmesser finden sie hier: 18mm / 16mm / 15mm / 14mm / 12mm

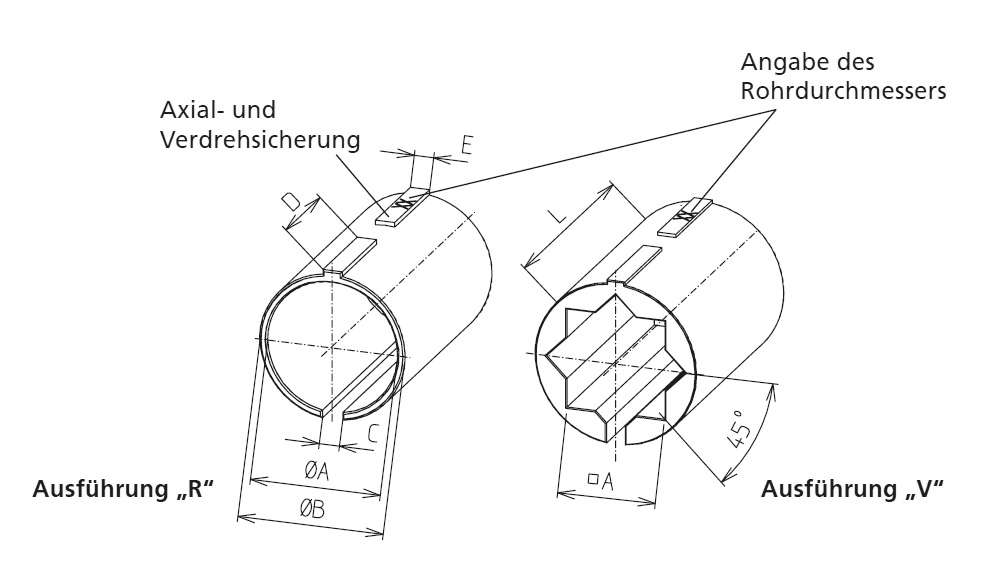

Reduzierhülse R12 Für Rohre Ø 12mm
Ausführung RReduzierhülse zur Klemmung von Rundrohren mit Ø12mm in allen Klemmstücken mit Ø18mm.A: 12,25mmB: 18mmC: 2,5mmD: 11,9mmE: 2,4mmL: 30mmTipp: You can find our round carbon tubes with matching outside diameters here: 18mm / 16mm / 15mm / 14mm / 12mm
Reduzierhülse R14 Für Rohre Ø 14mm
Ausführung RReduzierhülse zur Klemmung von Rundrohren mit Ø14mm in allen Klemmstücken mit Ø18mm.A: 14,25mmB: 18mmC: 2,5mmD: 11,9mmE: 2,4mmL: 30mmTipp: You can find our round carbon tubes with matching outside diameters here: 18mm / 16mm / 15mm / 14mm / 12mm
Reduzierhülse R15 Für Rohre Ø 15mm
Ausführung RReduzierhülse zur Klemmung von Rundrohren mit Ø15mm in allen Klemmstücken mit Ø18mm.A: 15,25mmB: 18mmC: 2,5mmD: 11,9mmE: 2,4mmL: 30mmTipp: You can find our round carbon tubes with matching outside diameters here: 18mm / 16mm / 15mm / 14mm / 12mm
Reduzierhülse R16 Für Rohre Ø 16mm
Ausführung RReduzierhülse zur Klemmung von Rundrohren mit Ø16mm in allen Klemmstücken mit Ø18mm.A: 16,25mmB: 18mmC: 2,5mmD: 11,9mmE: 2,4mmL: 30mmTipp: You can find our round carbon tubes with matching outside diameters here: 18mm / 16mm / 15mm / 14mm / 12mm

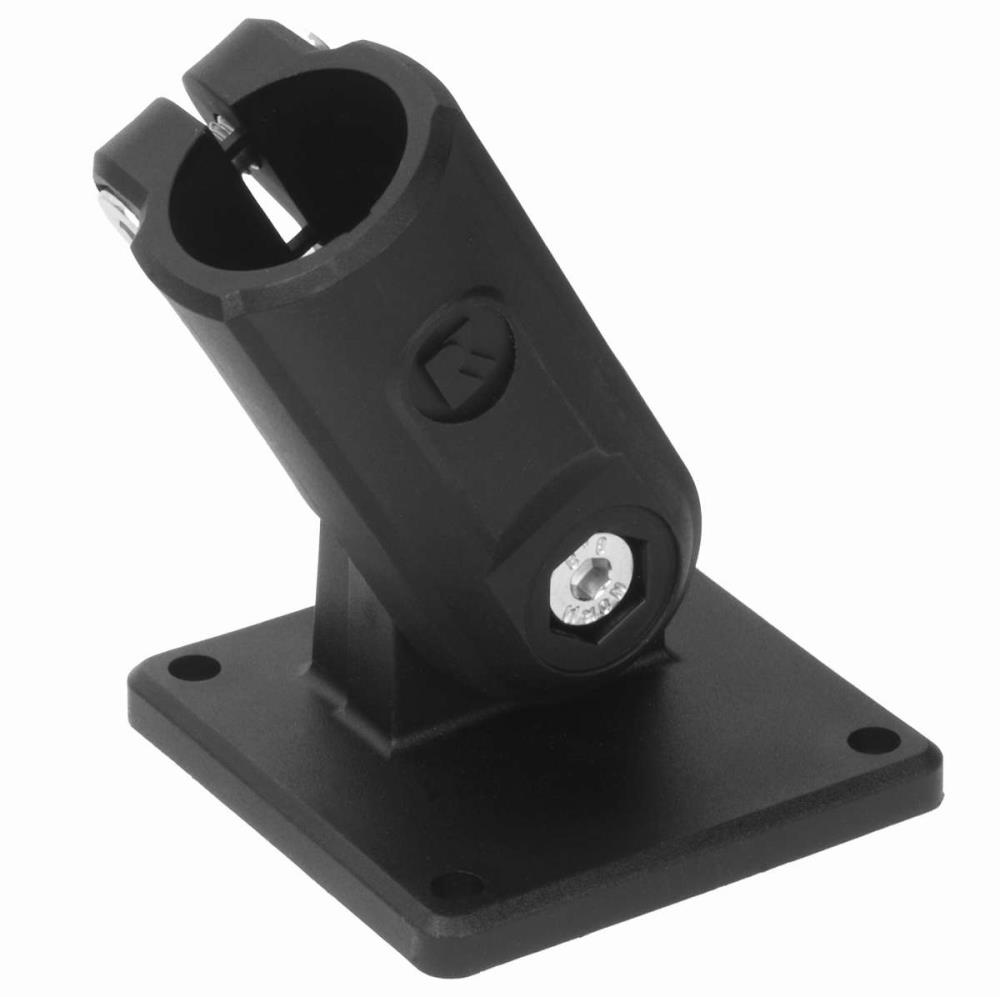

Gelenkklemmstück GFZ Für Rohre Ø 18mm
Klemmung A: 18mm (Reduzierhülsen auf 16mm, 15mm, 14mm und 12mm sind separat erhältlich)B: 5,3mmC: 30mmD: 25mmE: 26,5mmF: 40mmG: 50mmH: 20mmK: 0mmL: 65mmN: 5mmO: 35mmP: 21mmR: 34mmS: M6Gewicht: 55gTipp: Unsere runden Carbon Rohre mit passendem Außendurchmesser finden sie hier: 18mm / 16mm / 15mm / 14mm / 12mm

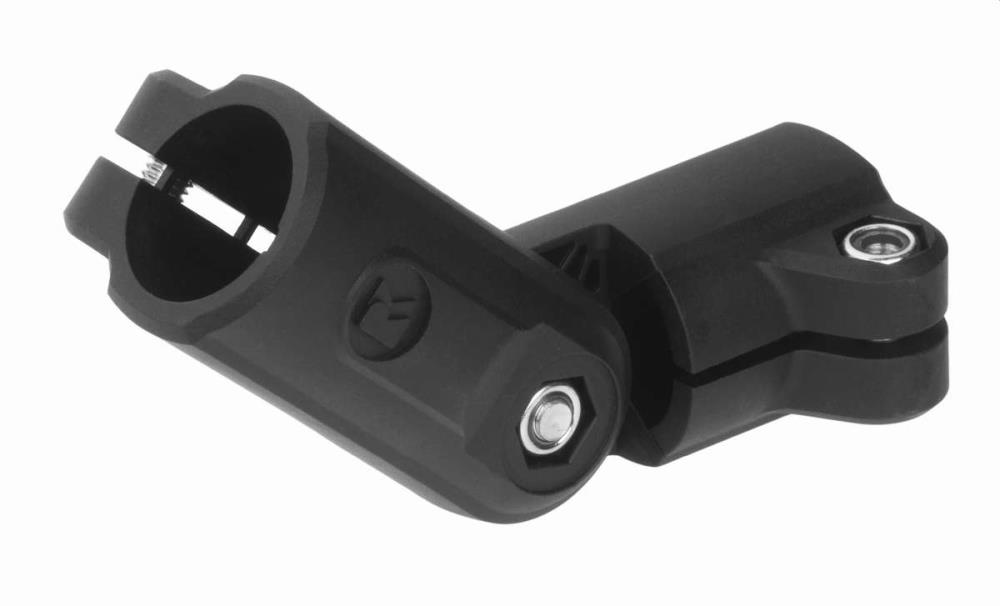

Gelenkklemmstück GPZ Für Rohre Ø 18mm
Klemmung A+B: 18mm (Reduzierhülsen auf 16mm, 15mm, 14mm und 12mm sind separat erhältlich)C: 30mmD: 25mmE: 26,5mmF: 30mmH: 45mmL: 90mmM: 45mmP: 21mmR: 34mmS: M6Gewicht: 66gTipp: Unsere runden Carbon Rohre mit passendem Außendurchmesser finden sie hier: 18mm / 16mm / 15mm / 14mm / 12mm

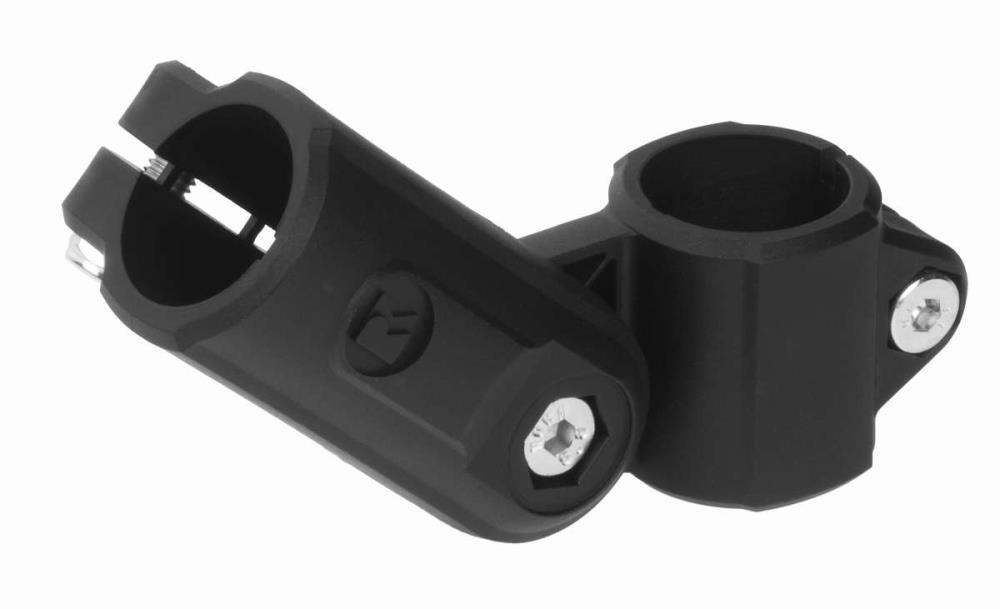

Gelenkklemmstück GWZ Für Rohre Ø 18mm
Klemmung A+B: 18mm (Reduzierhülsen auf 16mm, 15mm, 14mm und 12mm sind separat erhältlich)C: 30mmD: 25mmE: 26,5mmF: 30mmG: 25mmH: 27,5mmL: 94mmM: 45mmN: 34mmO: 14mmP: 21mmS: M6Gewicht: 67gTipp: Unsere runden Carbon Rohre mit passendem Außendurchmesser finden sie hier: 18mm / 16mm / 15mm / 14mm / 12mm

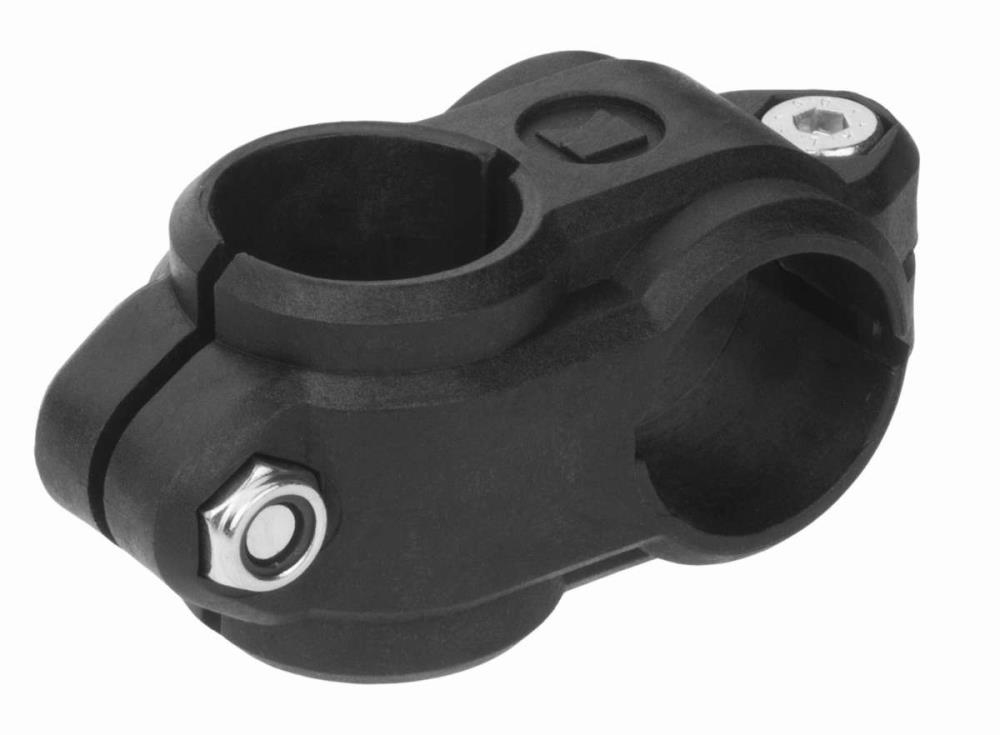

Kreuzklemmstück K Für Rohre Ø 18mm
Klemmung A+B: 18mm (Reduzierhülsen auf 16mm, 15mm, 14mm und 12mm sind separat erhältlich)C: 20mmD: 30mmK: 48mmL: 63mmP: 21mmR: 48mmS: M6Gewicht: 50gTipp: Unsere runden Carbon Rohre mit passendem Außendurchmesser finden sie hier: 18mm / 16mm / 15mm / 14mm / 12mm

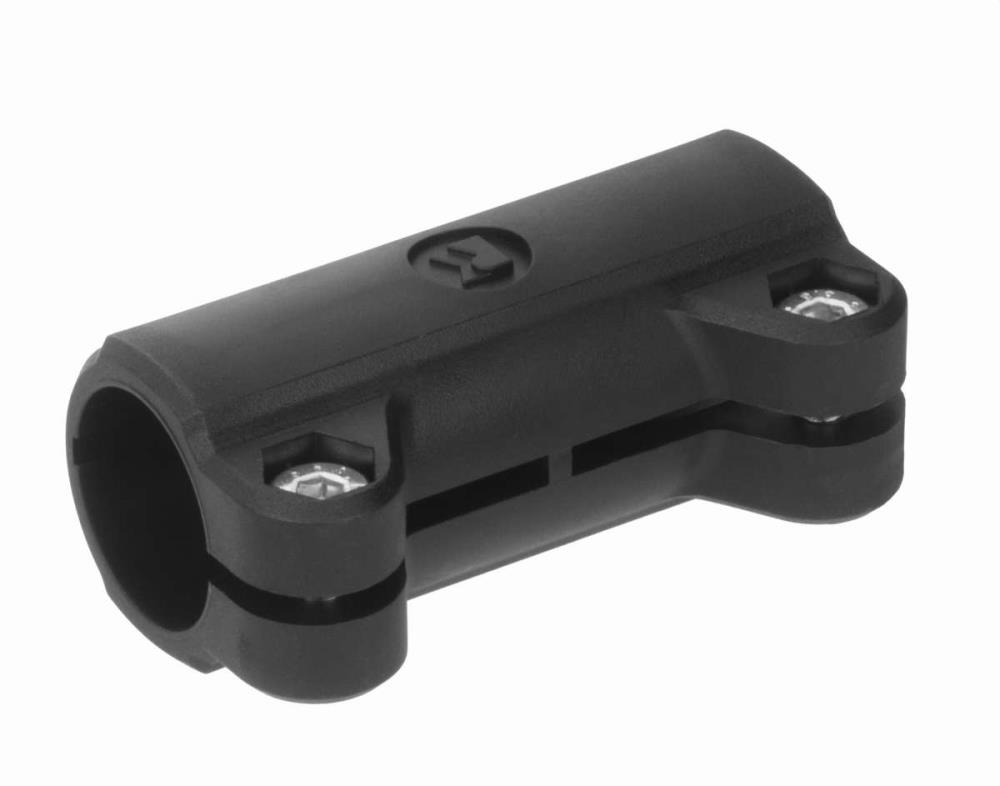

Muffenklemmstück M Für Rohre Ø 18mm
Klemmung A+B: 18mm (Reduzierhülsen auf 16mm, 15mm, 14mm und 12mm sind separat erhältlich)C: 34mmD: 25mmL: 65mmP: 21mmQ: 50mmR: 14mmS: M6Gewicht: 28gTipp: Unsere runden Carbon Rohre mit passendem Außendurchmesser finden sie hier: 18mm / 16mm / 15mm / 14mm / 12mm

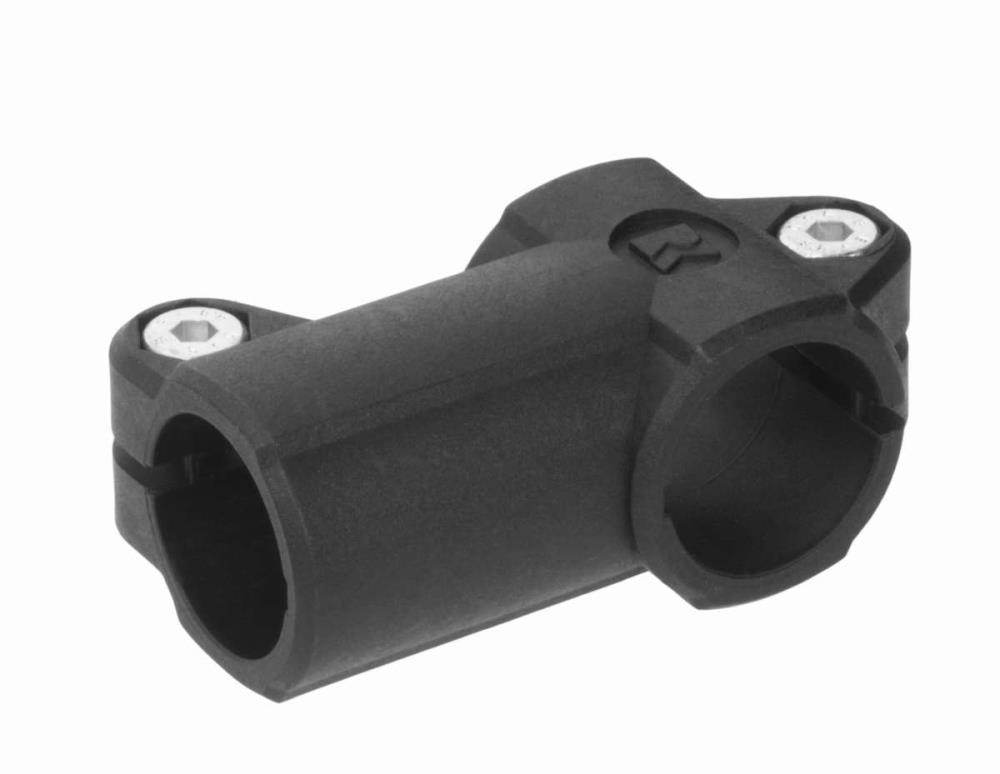

Winkelklemmstück W Für Rohre Ø 18mm
Klemmung A+B: 18mm (Reduzierhülsen auf 16mm, 15mm, 14mm und 12mm sind separat erhältlich)C: 30,5mmD: 25mmE: 30mmF: 34mmG: 25mmH: 26,5mmK: 55,5mmL: 64,5mmM: 43mmP: 21mmR: 49,5mmS: M6Gewicht: 44gTipp: Unsere runden Carbon Rohre mit passendem Außendurchmesser finden sie hier: 18mm / 16mm / 15mm / 14mm / 12mm
Klemmhebel M8 mit Edelstahlschraube
Mit dem Klemmhebel können die Kunststoffelemente nachgrüstet werden. Dies erfolgt durch einfachen Austausch der Zylinderschrauben.Durch Anheben des Griffes wird die Kerbverzahnung frei und der Klemmhebel kann in die günstigste Spannposition geschwenkt werden. Beim "Loslassen" rastet der Griff selbsttätig wieder ein.Material: Griff aus PA, schwarz, Schraubeneinsatz aus EdelstahlA: 65mmB: 35mmD: M8E: 14mmH: 25mmK: 13mmL: 4mmM: 19,5mm
Flanschklemmstück FK Für Rohre Ø 30mm
Klemmung A: 30mm (Reduzierhülsen auf 25mm und 20mm sind separat erhältlich)B: 6,5mmC: 30mmD: 40mmE: 45mmF: 50mmG: 50mmH: 60mmK: 52,8mmL: 62,5mmM: 80mmN: 8mmS: M8Gewicht: 84gTipp: Unsere runden Carbon Rohre mit passendem Außendurchmesser finden sie hier: 30mm / 25mm / 20mm.Und hier finden sie unsere passenden Carbon Quadratrohre.
Fußklemmstück FS Für Rohre Ø 30mm
Klemmung A: 30mm (Reduzierhülsen auf 25mm und 20mm sind separat erhältlich)B: 6,5mmC: 41,5mmD: 40mmE: 52,5mmG: 60mmK: 40mmL: 50mmM: 60mmN: 8mmP: 28,5mmR: 39mmS: M8Gewicht: 75gTipp: Unsere runden Carbon Rohre mit passendem Außendurchmesser finden sie hier: 30mm / 25mm / 20mm.Und hier finden sie unsere passenden Carbon Quadratrohre.
Reduzierhülse R20 Für Rohre Ø 20mm
Ausführung RReduzierhülse zur Klemmung von Rundrohren mit Ø20mm in allen Klemmstücken mit Ø30mm.A: 20mmB: 30mmC: 3,5mmD: 18,9mmE: 3,4mmL: 45mmTipp: Unsere runden Carbon Rohre mit passendem Außendurchmesser finden sie hier: 30mm / 25mm / 20mm.Und hier finden sie unsere passenden Carbon Quadratrohre.
Reduzierhülse R25 Für Rohre Ø 25mm
Ausführung RReduzierhülse zur Klemmung von Rundrohren mit Ø25mm in allen Klemmstücken mit Ø30mm.A: 25mmB: 30mmC: 3,5mmD: 18,9mmE: 3,4mmL: 45mmTipp: Unsere runden Carbon Rohre mit passendem Außendurchmesser finden sie hier: 30mm / 25mm / 20mm.Und hier finden sie unsere passenden Carbon Quadratrohre.
Reduzierhülse V20 Für Rohre 20x20mm
Ausführung VReduzierhülse zur Klemmung von Quadratrohren mit einer Abmessung von 20mm x 20mm in allen Klemmstücken mit Ø30mm.A: 20mmB: 30mmC: 3,5mmD: 18,9mmE: 3,4mmL: 45mmTipp: Unsere runden Carbon Rohre mit passendem Außendurchmesser finden sie hier: 30mm / 25mm / 20mm.Und hier finden sie unsere passenden Carbon Quadratrohre.
Gelenkklemmstück GFZ Für Rohre Ø 30mm
Klemmung A: 30mm (Reduzierhülsen auf 25mm und 20mm sind separat erhältlich)B: 6,5mmC: 45mmD: 40mmE: 41,5mmF: 60mmG: 75mmH: 32,5mmK: 60mmL: 100,5mmN: 7,5mmO: 75mmP: 28,5mmR: 52,5mmS: M8Gewicht: 185gTipp: Unsere runden Carbon Rohre mit passendem Außendurchmesser finden sie hier: 30mm / 25mm / 20mm.Und hier finden sie unsere passenden Carbon Quadratrohre.
Gelenkklemmstück GPZ Für Rohre Ø 30mm
Klemmung A+B: 30mm (Reduzierhülsen auf 25mm und 20mm sind separat erhältlich)C: 45mmD: 40mmE: 41,5mmF: 40mmH: 68mmL: 136mmM: 68mmP: 28,5mmR: 52,5mmS: M8Gewicht: 194gTipp: Unsere runden Carbon Rohre mit passendem Außendurchmesser finden sie hier: 30mm / 25mm / 20mm.Und hier finden sie unsere passenden Carbon Quadratrohre.
